Cầu dây văng: Công nghệ kết cấu phía sau những cây cầu vượt nhịp lớn

Kết cấu đặc trưng của cầu dây văng

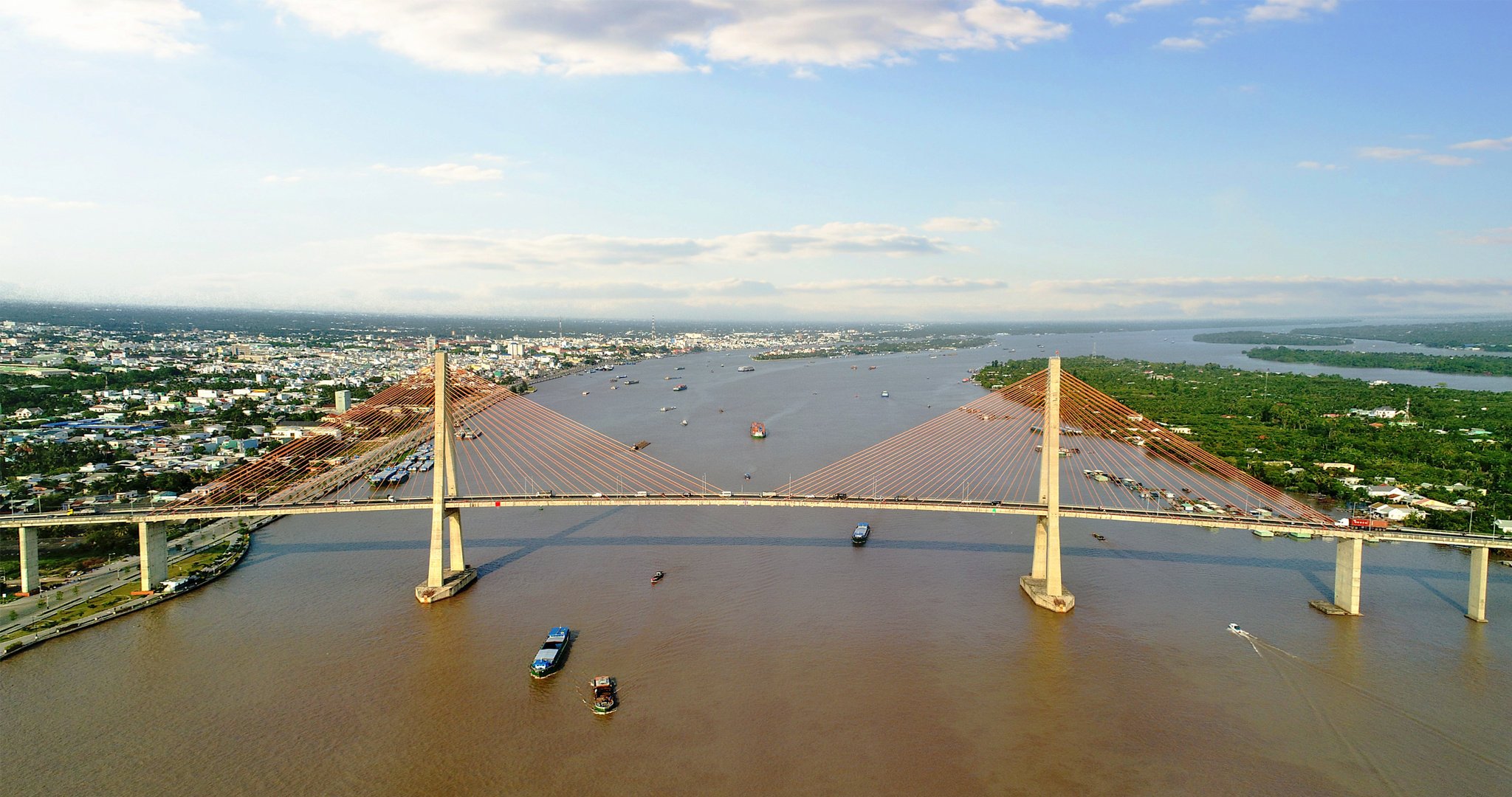

Cầu dây văng (cable-stayed bridge) là loại cầu sử dụng hệ thống dây cáp để trực tiếp đỡ mặt cầu. Các dây văng được liên kết từ mặt cầu lên trụ tháp, qua đó truyền tải trọng từ mặt cầu lên trụ tháp và tiếp tục truyền xuống hệ thống móng.

Nhờ nguyên lý kết cấu này, cầu dây văng có thể vượt qua những khoảng cách lớn mà không cần bố trí nhiều trụ giữa sông hoặc tại các khu vực có chướng ngại vật. Đây là loại kết cấu được sử dụng phổ biến tại nhiều quốc gia, trong đó có Việt Nam.

Một cầu dây văng thông thường gồm 4 bộ phận chính: trụ tháp, dây văng, mặt cầu và móng cầu.

Trong đó, trụ tháp là bộ phận chịu lực quan trọng, nơi các dây văng được liên kết. Tùy yêu cầu kỹ thuật và kiến trúc, trụ tháp có thể được thiết kế theo nhiều dạng như chữ H, chữ A hoặc các hình thức khác.

Dây văng sử dụng cáp thép cường độ cao, nối trực tiếp giữa trụ tháp và mặt cầu. Hệ thống này có nhiệm vụ đỡ mặt cầu và truyền tải trọng lên trụ tháp.

Mặt cầu là bộ phận phục vụ phương tiện và người đi lại, thường được làm bằng bê tông cốt thép, bê tông dự ứng lực hoặc thép, kết hợp với hệ thống dầm chủ và dầm ngang.

Trong khi đó, móng cầu có nhiệm vụ tiếp nhận tải trọng từ trụ tháp và truyền xuống nền đất. Tùy điều kiện địa chất, móng có thể sử dụng cọc khoan nhồi, móng cọc hoặc các dạng móng phù hợp.

Vượt nhịp lớn, thi công linh hoạt

Khả năng vượt nhịp lớn là một trong những ưu điểm nổi bật của cầu dây văng. Sự phối hợp giữa trụ tháp, dây văng và hệ thống dầm giúp công trình vượt qua những đoạn sông rộng hoặc khu vực có địa hình phức tạp mà không phải bố trí quá nhiều trụ cầu.

Bên cạnh hiệu quả về kết cấu, cầu dây văng còn có hình thức kiến trúc hiện đại. Hệ thống trụ tháp và dây cáp tạo nên hình dáng đặc trưng, giúp nhiều công trình trở thành điểm nhấn cảnh quan tại các đô thị và địa phương.

Tại Việt Nam, cầu Bãi Cháy, cầu Mỹ Thuận và cầu Rạch Miễu là những công trình cầu dây văng tiêu biểu.

Một ưu điểm khác là khả năng áp dụng các phương pháp thi công linh hoạt. Trong đó, phương pháp hẫng cân bằng thường được sử dụng tại những vị trí khó bố trí giàn giáo hoặc kết cấu tạm phía dưới cầu.

Theo phương pháp này, các đoạn mặt cầu được thi công từng bước từ khu vực trụ tháp ra hai phía, đồng thời lắp đặt và căng dây văng để bảo đảm khả năng chịu lực của kết cấu trong quá trình thi công.

Chú thích ảnh: Thi công cầu dây văng theo phương pháp hẫng cân bằng giúp hạn chế việc sử dụng kết cấu tạm phía dưới cầu.

Khác cầu treo và yêu cầu kỹ thuật cao

Cầu dây văng và cầu treo đều có khả năng vượt qua khoảng cách lớn, nhưng nguyên lý làm việc của hệ thống cáp khác nhau.

Ở cầu dây văng, các dây cáp được liên kết trực tiếp từ mặt cầu lên trụ tháp. Trong khi đó, cầu treo sử dụng cáp chính chạy qua các tháp cầu, sau đó các dây treo được bố trí từ cáp chính xuống mặt cầu để truyền tải trọng.

Với những công trình cần vượt nhịp lớn, cầu dây văng có thể được xem xét nhờ hệ kết cấu tương đối gọn và khả năng thi công linh hoạt.

Tuy nhiên, loại cầu này cũng đặt ra những yêu cầu cao về kỹ thuật. Hệ thống trụ tháp, dây văng, dầm và móng phải được tính toán đồng bộ, trong khi vật liệu phải đáp ứng các yêu cầu về cường độ và độ bền.

Công tác kiểm tra, bảo trì cũng cần được thực hiện định kỳ, đặc biệt đối với dây văng, hệ thống neo và các bộ phận liên kết nhằm phát hiện sớm nguy cơ ăn mòn, hư hỏng hoặc suy giảm khả năng chịu lực.

Đối với cầu có nhịp lớn, trụ cao và kết cấu tương đối mềm, tác động của gió, động đất và các yếu tố động lực học phải được tính toán ngay từ giai đoạn thiết kế.

Nhìn chung, cầu dây văng là giải pháp kết cấu hiện đại, kết hợp giữa khả năng vượt nhịp, hiệu quả khai thác và giá trị kiến trúc. Để bảo đảm an toàn, độ bền và tuổi thọ công trình, thiết kế, thi công và bảo trì cầu cần được thực hiện theo các yêu cầu, tiêu chuẩn kỹ thuật phù hợp.
